產品品牌：R&S
產品型號：FSU3/FSU8/FSU26/FSU43/FSU46/FSU50/FSU67
業務范圍：銷售/維修/校準/租賃/回收
維修周期：1-3天
頻譜分析和矢量信號分析二合一的方案

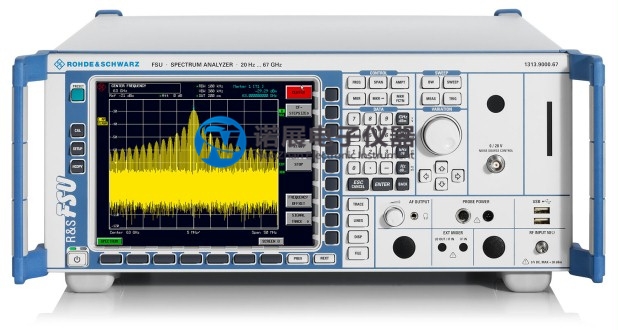

R&S FSU 是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度，可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域。 |
主要特點：
? 頻率范圍 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混頻器可達到 110 GHz/1 THz)
? 卓越的射頻性能
o 相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)
o DANL –158 dBm (1 Hz)
o 三階截止點（TOI）典型值 +25 dBm
? 分辨率帶寬 1 Hz ～ 50 MHz
? 動態范圍最高，例如 3GPP ACLR 測量時高達 84 dB
? 采用預放 (R&S FSU-B24) 測量 DANL 時
o 典型值–168 dBm (1 Hz)，20 GHz 時
o 典型值–155 dBm (1 Hz)，50 GHz 時
? TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能
? 滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等
型號
型號 | 訂貨號 |
R&S FSU3 頻譜分析儀 20Hz到3.6GHz | 1313.9000.03 |
R&S FSU8 頻譜分析儀 20Hz到8Hz | 1313.9000.08 |
R&S FSU26 頻譜分析儀 20Hz到26.5Hz | 1313.9000.26 |
R&S FSU43 頻譜分析儀 20Hz到43GHz | 1313.9000.43 |
R&S FSU46 頻譜分析儀 20Hz到46GHz | 1313.9000.46 |
R&S FSU50 頻譜分析儀 20Hz到50GHz | 1313.9000.50 |
R&S FSU50 頻譜分析儀 20Hz到50GHz | 1313.9000.49 |
R&S FSU67 頻譜分析儀 20Hz到67GHz | 1313.9000.67 |
R&S FSU67 頻譜分析儀 20Hz到67GHz | 1313.9000.66 |
R&S FSU 出色的射頻性能
出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，R&S FSU 繼承了這一傳統，具有以下無可比擬的卓越的射頻指標：
頻率范圍：
? R&S FSU3：20 Hz ~ 3.6 GHz
? R&S FSU8：20 Hz ~ 8 GHz
? R&S FSU26：20 Hz ~ 26.5 GHz
? R&S FSU43：20 Hz ~ 43 GHz
? R&S FSU46：20 Hz ~ 46 GHz
? R&S FSU50：20 Hz ~ 50 GHz
? R&S FSU67：20 Hz ~ 67 GHz
射頻性能：
? DANL 測量的典型值為 -158 dBm (1Hz)（無預放）
? 單邊帶相位噪聲典型值 - 133 dBc (1Hz) @ 10 kHz 偏離，載波 640 MHz
? 相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz
? 三階截止點典型值 25 dBm
? 1 dB壓縮點典型值 13 dBm
? WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）
準確度：
? 3.6 GHz 以下總電平不確定度為 0.3dB
? -70 dB 時線性誤差小于 0.1dB
IQ 下變頻器:
? 中頻數字轉換器 14 位 32MHz（20.4MHz 中頻）
? IQ 存儲器 2x512 ksamples
速度：
? 頻域掃描時間2.5ms
? 時域掃描時間 1 μs
? 每秒可測量 70 次（包括利用 GPIB 進行跡線傳輸）
? 在列表模式下，利用遠程控制可減少測量時間。
R&S FSU67 -- 第一款采用基頻混頻、頻率范圍直接達到 67 GHz的頻譜分析儀
? 20 Hz ～ 67 GHz 之間只需一次連接，從而簡化了測試設置
? 67 GHz 全跨度掃描
? 頻率指示清楚，無需外部諧波混頻器提供圖像響應和多次響應
? 電平范圍更寬，容許參考電平顯著高于諧波混頻器
? 67GHz 以下電平準確度始終保持良好水平
? 噪聲基底低：-152 dBm (1 Hz)，2 GHz 時，-130 dBm (1 Hz)，65 GHz 時
? 分辨率帶寬范圍大：1 Hz ～ 50 MHz
? 具有各種濾波器特性：高斯、信道濾波器、FFT、6-dB EMI 濾波器
? 配備各種檢波器，包括均方根值、準峰值
? 全面的功率測量功能（CP、ACP、時域功率）
? 可以直接連接 R&S NRP 功率頭（需使用選配件 R&S FS-K9 和 R&S NRP-Z6）
? 諧波失真和雜散測量功能
? 顯示線性度高，小于 0.1 dB
? 相位噪聲和噪聲系數應用固件
? 外部信號發生器控制功能，可使用外部微波信號源作為跟蹤信號發生器進行標量網絡測量
為了能夠處理產品開發過程中的各種測量任務，在所有相關的測量領域內，測量儀器必須提供全面的功能和卓越的性能。R&S FSU 完全能夠滿足這些要求。
? 各種檢波器可供選擇
o 最大值、最小值、自動峰值、采樣、均方根值、平均值、準峰值
? 可進行雜散測量，掃描點高達 100001 個
? RBW 特征：
o 10 Hz ～ 100 kHz 數字式濾波器（1、2、3、5步進）
o 39 個信道濾波器，頻率范圍 100 Hz ～ 5 MHz
o 模擬式濾波器，頻率范圍 300 kHz ～ 10 MHz（1、2、3、5步進）
o RRC 濾波器（NADC、TETRA、3GPP）
o EMI 濾波器：200 Hz，9 kHz，120 kHz
o FFT 濾波器 1 Hz ～ 30 kHz / FFT 濾波器模式可調
o 6-dB EMI 濾波器，范圍 10 Hz ～ 1MHz， 10步進
? 多載波 ACP 測量，支持獨立載波間距
? 自動 TOI、OBW 和 AM 調制深度測試程序
? 諧波失真測量
? 可選擇各種標記功能
o 相位噪聲、噪聲、n dB 降低 / n dB 提高、峰值列表、頻率計數器（30ms 中 0.1Hz）
? CCDF 和 APD 功能（y 軸單位可采用百分比）
? 可編輯限值線，包括通過/未通過指示
? 衰減器步進為 5 dB
? 電子衰減器
? 預放最高頻率 26.5 GHz
? 中頻功率觸發器的靈敏度可達– 50 dBm 混頻器值
? 標記解調具有靜噪功能
? 跟蹤信號發生器支持功率掃描
? 門限觸發函數
? 內部跟蹤信號發生器
? 外部發生器控制
? 在跡線顯示功能激活的同時，可通過支持偏置調諧的外部混頻器擴展大頻率的范圍
? GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
? GPIB 指令集可兼容 FSEx/FSIQ
? 在列表模式字下 GPIB 運行速度極快
? 21 cm 彩色 SVGA TFT 顯示屏
? 分屏顯示模式
? 可在 Embedded XP 操作系統下運行
o 輕松生成測量結果文檔
o 遠程桌面功能
o 兼容性（打印機驅動程序、聯網等等）
? 接口：GPIB，RS-232-C，LAN，USB
? VXI-11 遠程支持
? 多種應用固件可供選擇，包括 3GPP 通訊標準的碼域功率測量固件
o 藍牙
o GSM/EDGE
o 3 GPP WCDMA、HSDPA、TD-SCDMA
o 藍牙 、1xEV-DV、1xEV-DO
o 噪聲系數和增益測量
o FM/PM/AM 測量解調器
o 相位噪聲測量
o 功率探頭測量支持R&S NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91 功率探頭、外部功率計 R&S NRVD，HP EPM，HP 437B，HP438A 和功分器
